熔斷器廠家高壓熔斷器的電流特性

2021-04-08 10:40:23

次

時間一電流特性。熔斷器廠家高壓熔斷器的時間一電流特性是指在規定的動作條件下，將時間作為預期電流的函數的曲線。熔斷器的時間一電流特性曲線，它一般表示在雙對數坐標系下，橫坐標是預期電流，縱坐標為時間。雙對數坐標指兩個坐標軸上采用對數刻度，對數刻度的基長(一個10的尺寸)比率應是2:1，且橫坐標的尺寸較長。

橫坐標的預期電流指熔斷器以阻抗可以忽略的導體代替時回路中將要流過的電流，預期電流按規定是指交流分量有效值。熔斷器的時間一電流特性，應區分是弧前時間還是動作時間與預期電流的關系。

IC標準對熔斷器的時間一電流特性曲線的時間范圍做了規定，即一般用途熔斷器為0.01s~1h，后備保護熔斷器0.01~600s。

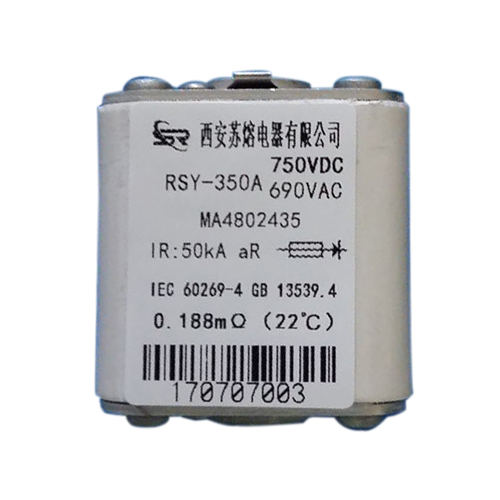

熔斷器廠家

所謂一般用途熔斷器是指可用于各種過負荷保護的熔斷器。后備熔斷器是指與其它開關裝置配合使用的熔斷器。對后備熔斷器來說，較大的預期電流由熔斷器來切斷，熔斷器廠家較小的預期電流則由其它開關裝置(例如接觸器)來切斷。顯然，在FC回路中采用的高壓限流熔斷器應按后備保護熔斷器選擇。

按IEC標準規定，后備熔斷器應給出其最小開斷電流。若最小斷開電流對應的時間小于600s，則自最小開斷電流對應的時間至600s之間的時間一電流特性曲線以虛線表示。

對后備熔斷器來說，雖然較小的預期電流可以由其它開關裝置來斷開，但熔斷器廠家還是希望最小開斷電流越小越好。因為當其它開關裝置拒動時，熔斷器就可以成為它的后備保護，以提高保護的可靠性。
